전기 에너지가 발전소에서부터 공장 내부 설비와 가정 내 기기까지 어떻게 안전하고 효율적으로 전달되는지 이해하는 것은 전기 사용의 기본과도 같습니다. 이 글에서는 발전소부터 공장과 가정까지 전기 흐름도, 각 설비의 한자 및 영어 명칭과 정의, 역할 및 규격, 전압 단계, 헷갈릴 수 있는 용어 정리와 차이, 그리고 공장과 가정에서 전기 사용 시 주의 사항까지 꼼꼼히 살펴보겠습니다.
목차
- 1. 발전소부터 공장 내부 설비까지 전기 흐름도
- 2. 발전소부터 가정 내부 기기까지 전기 흐름도
- 3. 설비별 한자, 영어 명칭과 정의, 역할, 규격 및 전압 단계
- 4. 헷갈리는 전기 용어 정리 및 차이점
- 5. 공장 및 가정에서 전기 사용 시 주의 사항

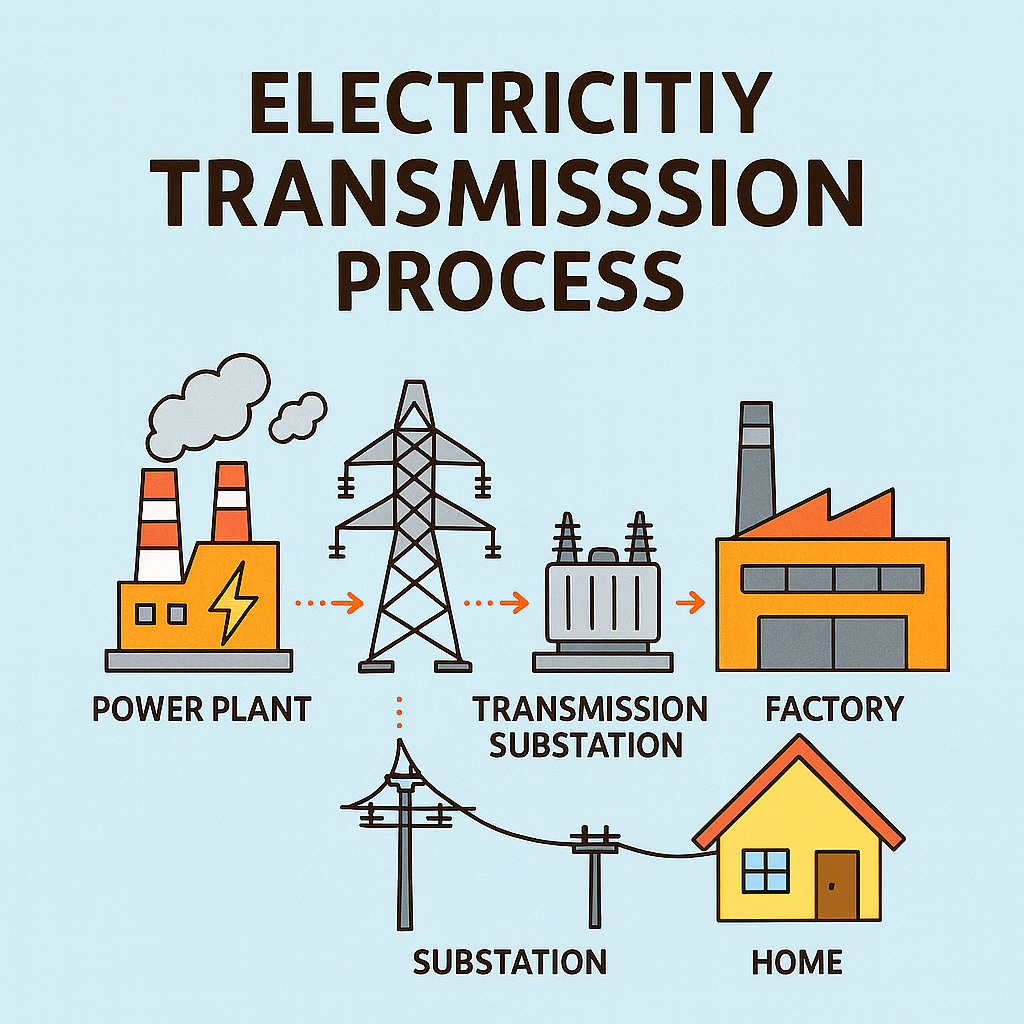

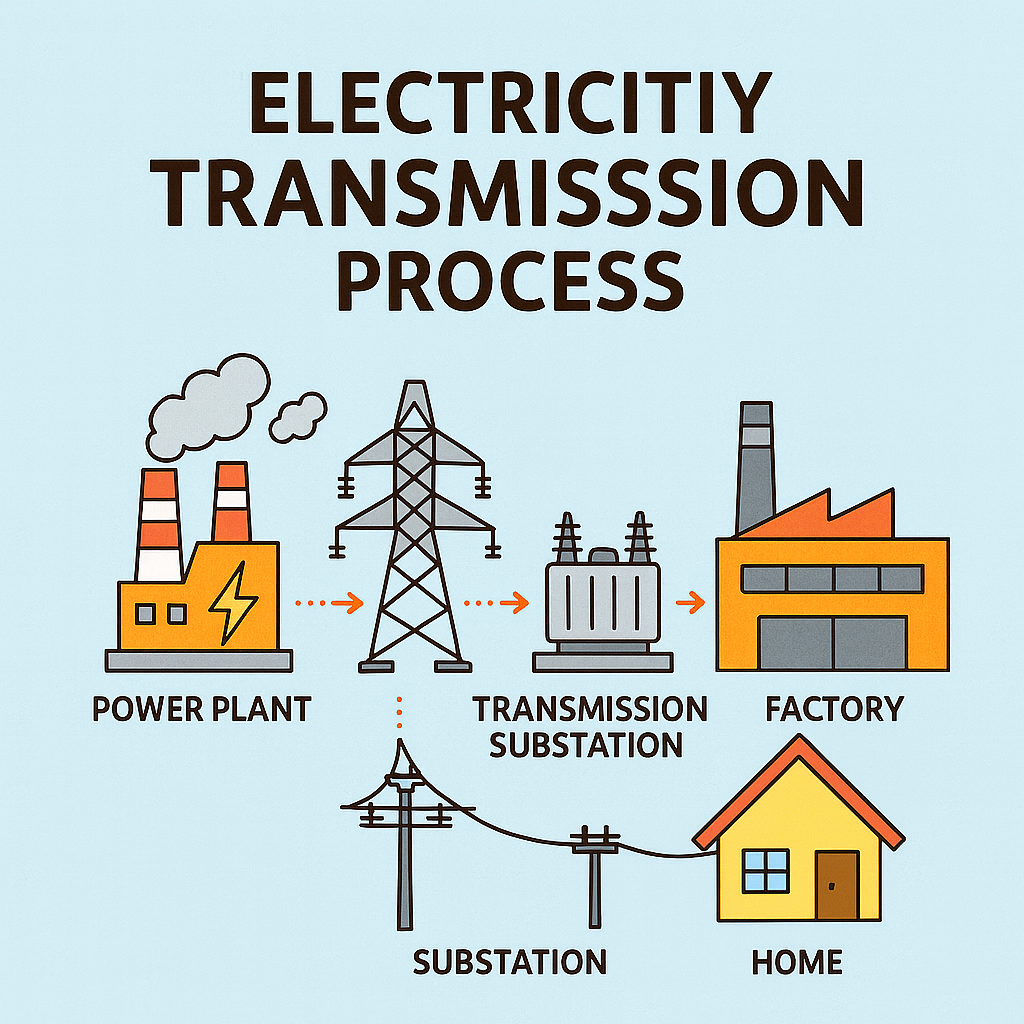

1. 발전소부터 공장 내부 설비까지 전기 흐름도
전기는 발전소(發電所, Power Plant)에서 약 11~25kV의 전압으로 생산되어 송전탑(送電塔, Transmission Tower)을 거치면서 초고압(154kV 이상)으로 승압되어 먼 거리까지 송전됩니다. 이후 변전소(變電所, Substation)에서는 154kV 이상의 고압 전력을 공장 혹은 지역용으로 22.9kV의 중압으로 변압하며 전력 품질과 보호 기능을 수행합니다.
변전소에서 나온 중압 전력은 공장의 수변전설비(受變電設備, Power Receiving and Transformation Facility)로 전달됩니다. 수변전설비 안 수전반(受電盤, Incoming Panel)에서는 22.9kV 고압 전력을 받아 안전하게 차단 및 관리한 뒤, 변압기(變壓器, Transformer)를 통해 저압인 380V로 변압합니다.
이후 배전반(配電盤, Main Distribution Board)에서 380V 저압 전력이 공장 내 각 부서나 작업장으로 분배되고, 분전반(分電盤, Sub Distribution Board)을 통해 공장 내 상세 회로별로 전력이 공급됩니다. 각 설비는 전력 손실 및 안전에 최적화되어 있습니다.
2. 발전소부터 가정 내부 기기까지 전기 흐름도
가정에서는 발전소에서 제조된 전기가 송전탑과 변전소를 통과한 후 집 근처 지역변전소에서 22.9kV 중압을 6.6kV 저압으로 변압합니다. 전봇대(電桿, Utility Pole)에 설치된 주상변압기(柱上變壓器, Pole-mounted Transformer)가 6.6kV를 다시 가정용 저압인 220V·110V 수준으로 변압하여 가정으로 전달합니다.
가정 내 분전반(分電盤, Distribution Board)은 이 220/110V 전력을 내부 각 회로(조명, 가전기기, 전열기기 등)로 적절히 나누어 공급하며, 회로별로 누전차단기(漏電遮斷器, Residual Current Device)로 안전을 보장합니다.
3. 설비별 한자, 영어 명칭과 정의, 역할, 규격 및 전압 단계
| 설비명 | 한자 | 영어 명칭 | 정의 및 역할 | 대표 규격 및 전압 단계 |
|---|---|---|---|---|
| 발전소 | 發電所 | Power Plant | 전기를 생산하는 시설 | 화력, 원자력, 수력 등, 생산 전압 11~25kV |
| 송전탑 | 送電塔 | Transmission Tower | 초고압 전기를 먼 거리 송전 | 초고압 154kV 이상 송전 |
| 변전소 | 變電所 | Substation | 고압→중압 전압 변환 및 전력 품질 관리, 보호 수행 | 154kV → 22.9kV 변압 |
| 지역변전소 | 地域變電所 | Distribution Substation | 중압→저압 변압 및 지역 전력 배분 | 22.9kV → 6.6kV 변압 |
| 수변전설비 | 受變電設備 | Power Receiving and Transformation Facility | 공장 내 고압 수전 → 저압 변압 및 전력 관리, 보호 | 22.9kV 고압 수전 |
| 수전반 | 受電盤 | Incoming Panel | 고압 전력 수용 및 차단, 보호 기능 담당 | 22.9kV 고압 |
| 변압기 | 變壓器 | Transformer | 고압을 저압으로 변압하는 전기기기 | 22.9kV → 380V 저압 변압 |
| 배전반 | 配電盤 | Main Distribution Board | 저압 전력 중앙 분배 및 관리 | 380V 저압 |
| 분전반 | 分電盤 | Sub Distribution Board | 각 구역·회로별 전력 세분화 및 보호 | 380V 저압 (가정 220/110V) |
| 전봇대 | 電桿 | Utility Pole | 전선 지지 및 전력 공급 연결 | 중압 및 저압 전력선 연결 |
| 주상변압기 | 柱上變壓器 | Pole-mounted Transformer | 중압을 가정용 저압으로 변압 | 6.6kV → 220/110V |
| 누전차단기 | 漏電遮斷器 | Residual Current Device (RCD) | 누전 발생 시 차단으로 안전 보호 | 회로별 누설 전류 감지 |
4. 헷갈리는 전기 용어 정리 및 차이점
수변전 vs 수전반
수변전은 고압 전력을 받아 변압까지 수행하는 설비 전체를 의미하며, 수전반은 그 설비 중에서 전력이 최초로 도달하는 고압 수용 반(panel)입니다. 쉽게 말해 수변전은 ‘설비 전체’, 수전반은 ‘수전 지점’이라 이해하면 됩니다.
배전반 vs 분전반
배전반은 저압 전력을 공장 또는 건물 내 넓은 구역 단위로 분배하는 반면, 분전반은 더 세분화된 구역이나 층별로 전력을 분배합니다.
변압기 vs 주상변압기
변압기는 전압을 변환하는 장치 전반을 일컫고, 주상변압기는 전봇대에 설치되어 주로 가정용 저압 전력을 만드는 변압기입니다.
5. 공장 및 가정에서 전기 사용 시 주의 사항
- 정기 안전 점검을 통해 설비 노후, 손상 여부를 확인해 사고를 예방해야 합니다.
- 부하 분산 관리로 과부하 및 전력 품질 저하 방지에 노력할 것.
- 절연과 접지가 잘 되어 있어 감전사고와 화재 위험을 줄이는 것이 중요합니다.
- 에너지 효율 등급이 높은 가전과 설비를 사용해 전기 소비를 줄이는 습관을 가지세요.
- 전기차 충전기설비 등은 정기 점검으로 안전한 사용을 보장해야 합니다.
각 설비 단계별 전압 정보는 전력의 안정적 전달과 안전을 담보합니다. 발전소에서 가정과 공장까지 정확한 전압 제어와 보호장치가 없다면 큰 사고로 이어질 위험이 있습니다. 이 때문에 설비별 역할과 규격을 이해하는 것이 매우 중요합니다.
이 글을 마치면서, 전기의 흐름과 설비를 제대로 알고 관리하면 전기 사용 효율이 높아지고, 불필요한 사고도 막을 수 있음을 다시 한번 강조합니다. 신뢰할 수 있는 전기 지식을 갖추고 현명한 에너지 사용자가 되셨길 바랍니다.
감사합니다.
