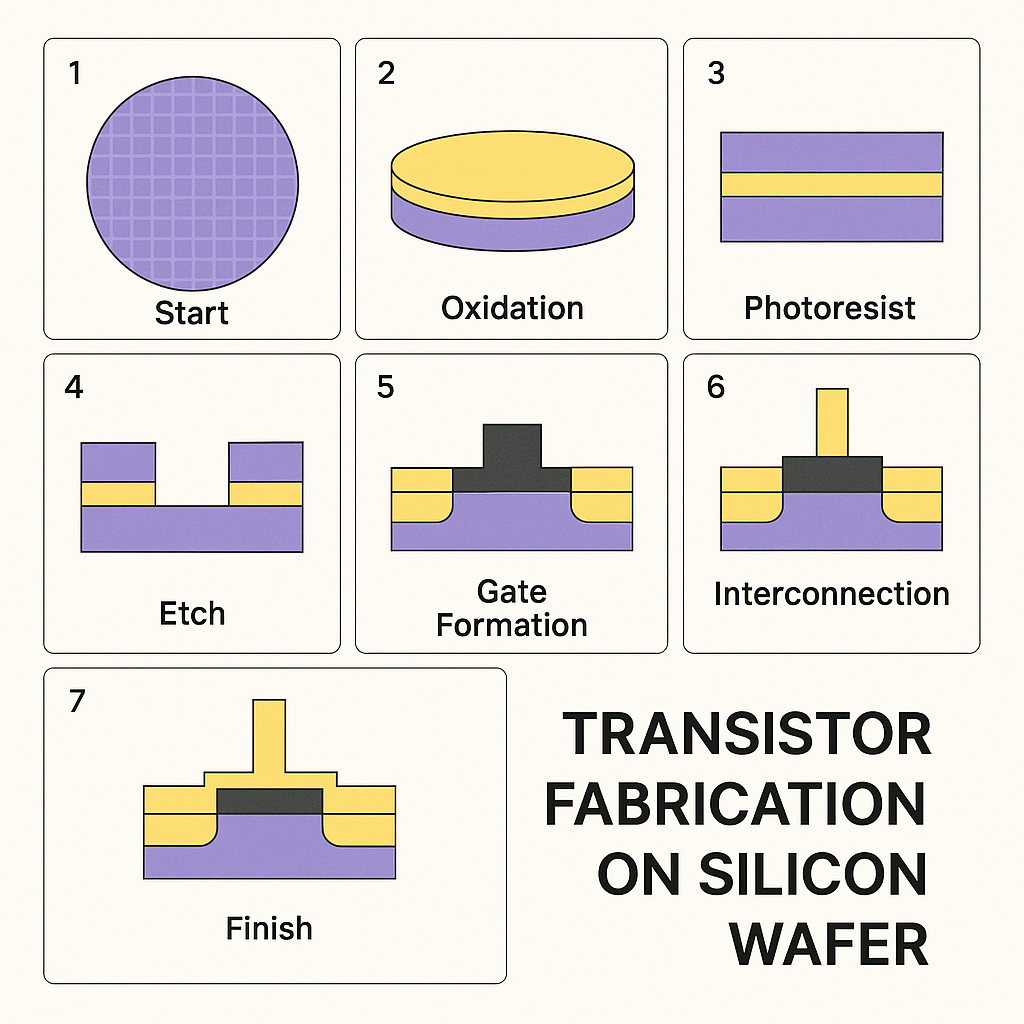

현대 전자기기의 심장인 CPU와 다양한 반도체 칩의 핵심인 트랜지스터는 어떻게 제조될까? 웨이퍼 위에 직접 형성되는 이 놀라운 공정을 8단계로 쉽게 설명합니다. 미세한 반도체 기술의 비밀과 제조 과정에 대해 이해하면, 앞으로 전자제품의 성능과 혁신을 바라보는 눈이 달라질 수 있습니다. 반도체 산업에 관심 있는 분들이라면 놓치면 손해일 정보, 끝까지 함께 알아가 보세요.
1. 실리콘 웨이퍼란 무엇인가?
누구나 스마트폰이나 노트북 같은 전자기기를 사용할 때, 내부에 어떻게 수천억 개의 트랜지스터가 들어 있는지 궁금했을 것입니다. 그 핵심은 바로 실리콘 웨이퍼입니다. 반도체 칩의 토대가 되는 얇고 둥근 실리콘 디스크로, 반도체가 만들어지는 “밭”과 같은 역할을 합니다. 고순도의 단결정 실리콘으로 만들어져 평탄하게 연마된 이 웨이퍼는 그 위에 복잡한 회로가 차곡차곡 쌓이게 됩니다.
직접 만져보면 무척 단단하고 반짝이지만, 여기서 미세한 공정을 통해 트랜지스터가 태어나는 모습을 생각하면 그 신비로움에 흠뻑 빠질 수밖에 없습니다.
2. 산화막 형성과 그 역할
처음 과정은 웨이퍼 표면에 얇은 산화 실리콘 층(SiO2) 을 만드는 것부터 시작합니다. 이 산화막은 전기 절연체로 작용해 트랜지스터 간 회로가 서로 섞이지 않도록 중요한 역할을 합니다. 고온의 산화로 웨이퍼 위에서 자연스럽게 생성되며, 이 과정을 통해 차곡차곡 쌓일 전자 회로의 기반이 마련됩니다.
일상생활에서 볼 수 있는 유리창이 빛과 열을 차단하는 것과 같은 원리로, 이 산화막은 전자 회로의 안정성을 책임집니다.
3. 포토리소그래피: 미세 회로의 설계도
실리콘 웨이퍼 위에서 직접 회로를 그리는 과정은 바로 포토리소그래피입니다. 이 공정에서는 감광성 물질인 포토레지스트를 웨이퍼에 바르고, 설계된 마스크를 통해 빛을 투과시켜 정교한 패턴을 만듭니다. 마치 사진 인화를 하듯, 빛에 노출된 부분과 그렇지 않은 부분이 구분되어 극도로 정밀한 회로 형태가 형성됩니다.
이 단계는 제조 공정 중 가장 핵심이자, 한 치의 오차도 허용하지 않는 아주 섬세한 작업입니다. 작은 오차가 조그만 성능 저하로 직결되니, 그 신경 쓰임을 상상해보세요.
4. 식각 공정으로 회로를 드러내다
포토리소그래피가 만든 패턴을 바탕으로 식각 공정이 진행됩니다. 이는 마치 조각가가 불필요한 부분을 깎아내는 것처럼, 남겨야 할 부분만 남기고 화학 약품이나 플라즈마로 웨이퍼를 깎아내는 작업입니다. 이렇게 해서 실리콘 기판 위에 트랜지스터 회로 구조가 점점 명확해집니다.
한 단계만 실패해도 전체 칩이 쓸모없어지기에, 이 단계 역시 극도의 정밀함이 요구됩니다.
5. 도핑으로 반도체 특성 조절하기
트랜지스터의 핵심인 전도성 변환을 위해 웨이퍼 표면 특정 영역에 선택적으로 불순물을 주입하는 것이 도핑 공정입니다. 이 공정에서는 인, 붕소 같은 원자들이 이온 주입 장치로 웨이퍼에 눌러 박히게 되며, 해당 영역이 전기적으로 N형 또는 P형 반도체가 됩니다.
여기서 만들어진 N형과 P형 반도체 구역들이 서로 만나면서 트랜지스터가 작동할 수 있는 기본 구조를 형성합니다.
지금까지 읽고 계신 내용을 차분히 이해하는 것만으로도 앞으로 최신 전자기기의 구조를 바라보는 안목이 달라질 것입니다. 하지만 여기서 중요한 팁 하나! 제조 공정의 작은 차이가 그 성능과 품질에 엄청난 영향을 미친다는 점, 꼭 기억하세요.
6. 게이트 전극과 채널 형성
트랜지스터의 두뇌와도 같은 게이트 산화막과 폴리실리콘 게이트 전극이 이 단계에서 형성됩니다. 게이트 전극이 전압을 컨트롤해 채널 내 전류의 흐름을 조절하는데, 이 구조가 없으면 트랜지스터는 스위치 역할을 할 수 없습니다.
따라서 이 단계는 트랜지스터 작동의 기본 원리와 직결되어 있으며, 신경 써야 할 핵심 중 핵심입니다.
7. 금속 배선으로 회로 연결
트랜지스터 각각이 제대로 연결돼 작동하려면, 모든 구성 요소를 잇는 도체인 금속 배선이 필요합니다. 알루미늄, 구리 등의 금속 박막을 웨이퍼 위에 얇게 증착하고, 마찬가지로 포토리소그래피와 식각 공정으로 패턴을 살립니다. 이렇게 여러 층이 쌓이고 연결되어 하나의 복합 회로가 완성됩니다.
이 금속 배선의 품질과 설계에 따라 칩의 속도와 전력 소비도 좌우됩니다.
8. 다층 공정과 최종 검사 단계
반도체 칩 제조는 단순히 한 번의 공정으로 끝나는 것이 아니며, 수십에서 수백 번에 달하는 반복 공정을 통해 수천억 개의 트랜지스터와 회로가 다층 구조로 완성됩니다. 완성된 웨이퍼는 절단되고 개별 칩으로 분리되며, 기능 검사를 거쳐 최종 제품으로 출하됩니다.
이렇게 보시면, 매일 사용하는 스마트폰부터 고성능 AI 칩까지 모두 이 여정을 거쳐 탄생한다는 점이 새삼 놀랍지 않나요? 실제로 반도체 공정 하나하나에 담긴 정성은 시대와 기술의 발전을 견인하는 중요한 원동력입니다.
마무리 꿀팁: 반도체 제조 공정에서 꼭 알아야 할 점
- 공정 중 이물질 하나가 치명적 결함을 유발할 수 있으므로, 극한의 청정 환경에서 작업이 이루어진다.
- 포토리소그래피 마스크 하나 교체에도 수십만 달러가 소요될 수 있어, 설계 변화는 신중해야 한다.
- 트랜지스터 크기와 공정의 정밀도가 장치 성능에 직결되므로, 클린룸 기준과 공정 자동화는 생명과 같다.
읽는 동안 자연스레 반도체 제조 과정과 그 기술력의 깊이에 빠져들어 새로운 시야를 얻으셨기를 바랍니다. 앞으로 전자기기를 바라보실 때 이 글이 알찬 ‘안경’ 역할을 하길 진심으로 응원합니다.
이렇듯 매일의 기술 혁신과 과학 발전의 결과물이 바로 여러분 손안의 작은 칩 속에 숨어 있습니다.
(소중한 시간을 내어 끝까지 읽어주셔서 감사합니다.)
